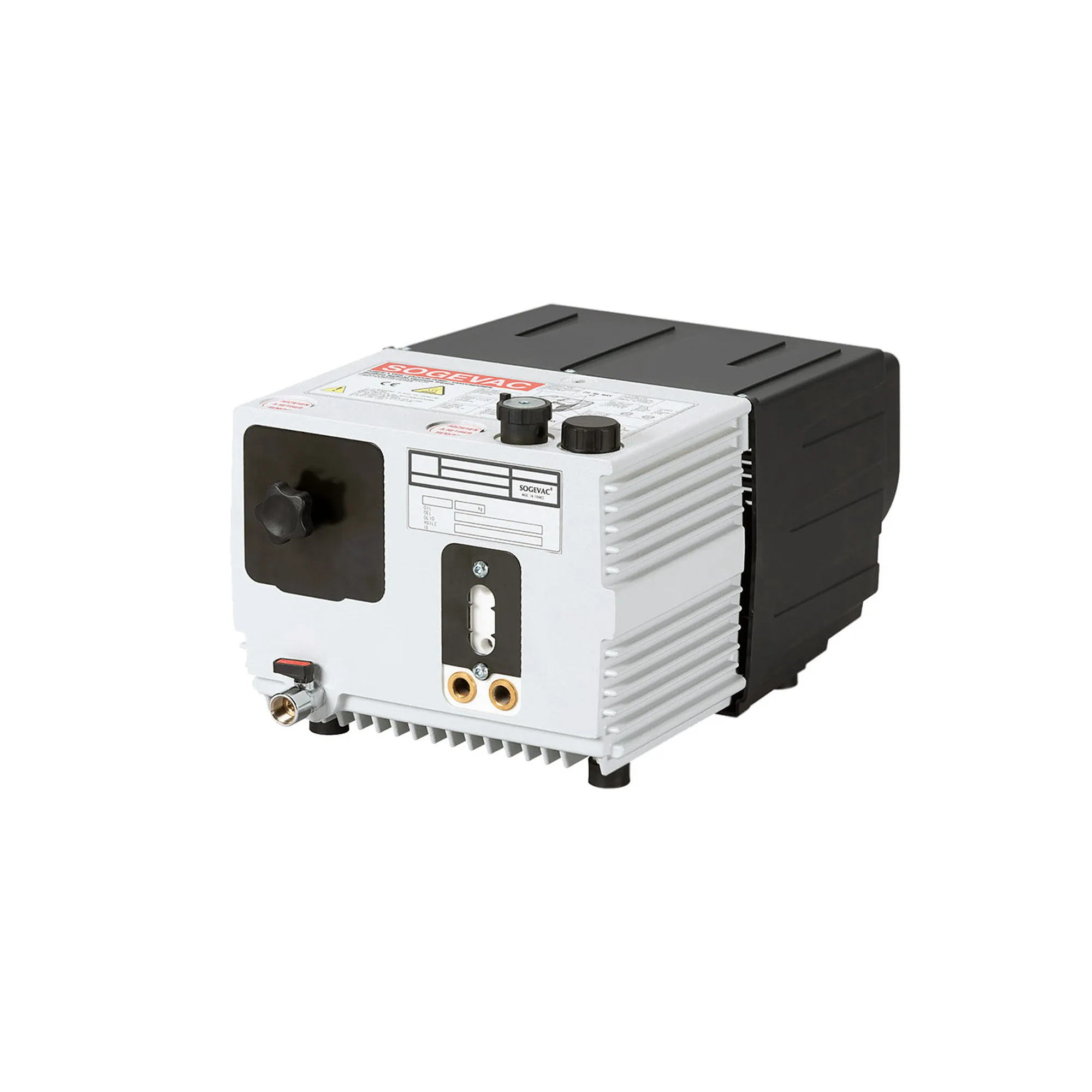

Die Leybold SOGEVAC SV 25 D ist eine kompakte, ölgeschmierte Drehschieber-Vakuumpumpe, die für industrielle Anwendungen mit mittlerem Vakuumbedarf entwickelt wurde. Sie bietet eine zuverlässige und konstante Vakuumleistung über einen breiten Druckbereich und eignet sich ideal für Prozesse wie Verpackung, Trocknung, Beschichtung und allgemeine Vakuumtechnik.
Dank ihrer robusten Bauweise und optimierten Ölführung gewährleistet die SOGEVAC SV 25 D einen effizienten und langlebigen Betrieb. Sie zeichnet sich durch geringe Geräuschentwicklung, niedrige Wartungskosten und eine hohe Energieeffizienz aus, wodurch sie eine wirtschaftliche und zuverlässige Lösung für vielfältige industrielle Vakuumanwendungen darstellt.
SOGEVAC SV 25 D Technische Daten
| Technische Spezifikation | 50 Hz | 60 Hz |
|---|---|---|
| Anschlussflansch Saugseite | G 1/2″ Inside thread | G 1/2″ Inside thread |
| Anschlussflansch Druckseite | G 1/2″ Inside thread | G 1/2″ Inside thread |
| Nennsaugvermögen | 25,0 m3/h | 29,0 m3/h |
| Saugvermögen | 22,5 m3/h | 25,5 m3/h |
| Endpartialdruck ohne Gasballast | ≤ 0,5 mbar | ≤ 0,5 mbar |
| Endtotaldruck ohne Gasballast | ≤ 0,5 mbar | ≤ 0,5 mbar |
| Endtotaldruck mit Gasballast | ≤ 1,5 mbar | ≤ 1,5 mbar |
| Wasserdampfverträglichkeit | 15,0 mbar | 15,0 mbar |
| Wasserdampfkapazität | 50 g/h | 150 g/h |
| Betriebsmittel | LEYBONOL LVO 120 | LEYBONOL LVO 120 |
| Betriebsmittelmenge | 2,0 l | 2,0 l |
| Schallpegel nach DIN 45 635 ohne Gasballast | 59 db(A) | 59 db(A) |
| Schallpegel nach DIN 45 635 mit Gasballast | – | – |
Variante Technische Daten
| Technische Spezifikation | 960210V | 960211V | 960215V |
|---|---|---|---|
| Netzanschluss | 3-ph, 200 V, +10/-15%, 50/60 Hz | 3-ph, 200-240 V / 380-415 V, ±10%, 50 Hz 3-ph, 200-240 V / 380-460 V, ±10%, 60 Hz |
1-ph, 230 V, ±10%, 50/60 Hz |
| Motorleistung | 750 W 50 Hz | 900 W 60 Hz | 750 W 50 Hz | 900 W 60 Hz | 750 W 50 Hz | 900 W 60 Hz |
| Motordrehzahl bei 50 Hz | 1.440 min-1 | 1.440 min-1 | 1.440 min-1 |
| Motordrehzahl bei 60 Hz | 1.750 min-1 | 1.750 min-1 | 1.750 min-1 |
| Motorschutzart | IP 20 | IP 20 | IP 20 |
| Zulässige Umgebungstemperatur | +18 bis +40°C | +18 bis +40°C | +18 bis +40°C |
| Abmessungen | siehe Maßblatt | siehe Maßblatt | siehe Maßblatt |
| Gewicht | 25,0 kg | 25,0 kg | 25,0 kg |
Optionales Zubehör
| Beschreibung | Kat. Nr. |
|---|---|
| Wasserkühlung SOGEVAC SV 16/25 D | EK971473550 |
| Auspuff-Filter Überwachungsmanometer | 95193 |
| Verbindungsstück – 1/2″ | 71118020 |
| T-Stueck 1/2″ – Aussen-Innen-Innen | 71118250 |
| Kugelhahn 1/2″ – Aussen-Innen | 71130113 |
| Rohrbogen 1/2″ – Aussen-Innen | 71118210 |
| Staubfilter F 16-25 Papierpatrone – G1/2″ | 95150 |
| Schlauchanschluss G 1/2″ / DN 25 mm | 71118011 |
| PVC-Schlauch 25 mm – L = 1000 mm | 71118323 |
| Zentrierring ISO-KF, DN 16 ISO-KF Aluminium Neopren | 18326 |
| Spannring ISO-KF, DN 10/16 ISO-KF | 18341 |
Ersatzteile
| Beschreibung | Kat. Nr. |
|---|---|
| Auspuff-Filterelement SOGEVAC SV 16/25 – BR2, SV 16/25 D | 71232023 |
| Dichtungssatz SOGEVAC SV 16/25 D – FPM | EK971473430 |
| Wartungs Kit SOGEVAC SV16/25 D | EK971473420 |
| Reparatursatz SOGEVAC SV 16/25 D | EK971473440 |
Öl
| Beschreibung | Kat. Nr. |
|---|---|
| LEYBONOL LVO 120, 1 liter | L12001 |
| LEYBONOL LVO 120, 5 liter | L12005 |
