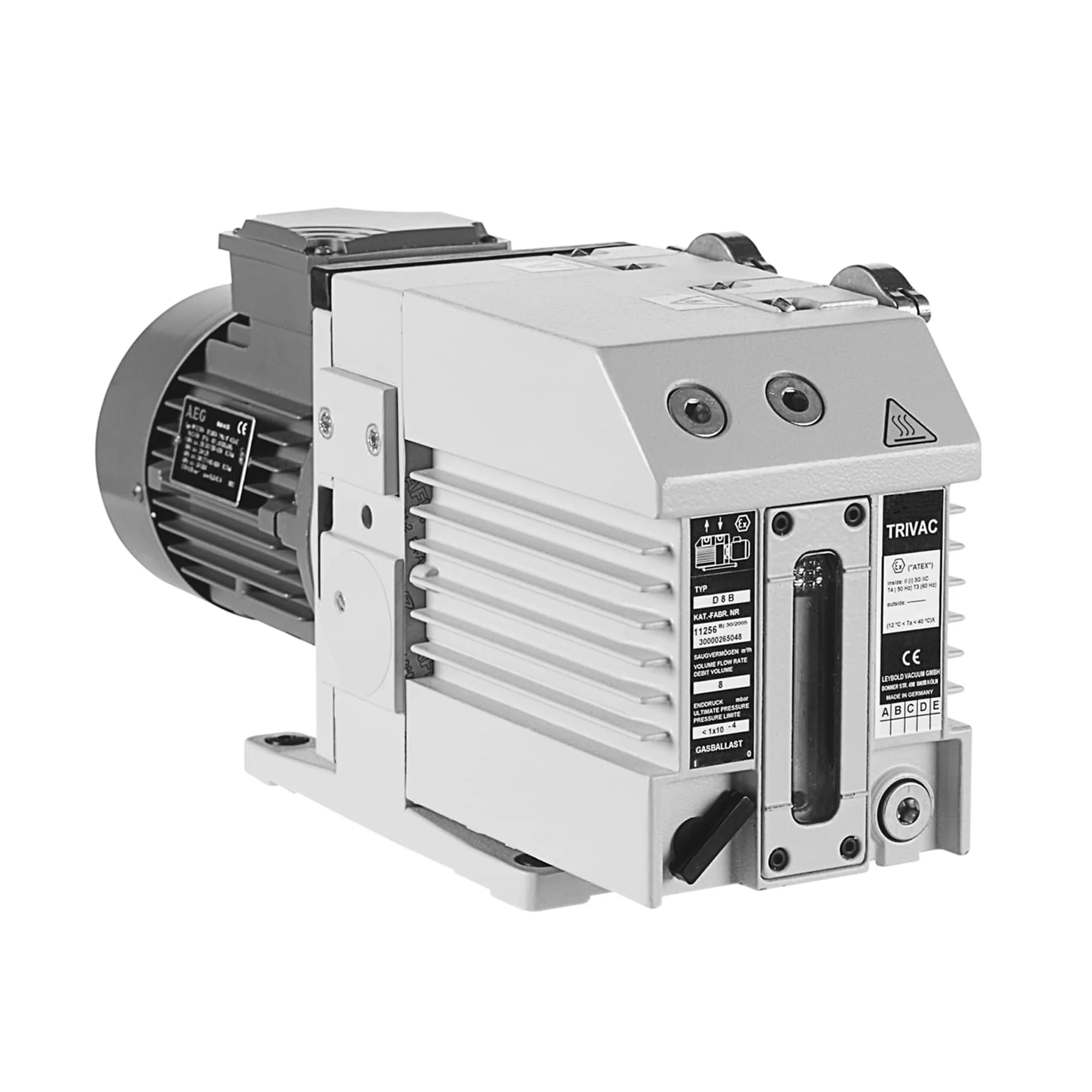

Die Leybold TRIVAC D 8 B ist eine hochleistungsfähige Drehschieber-Vakuumpumpe, die für anspruchsvolle industrielle Anwendungen entwickelt wurde, bei denen eine zuverlässige und effiziente Vakuumerzeugung erforderlich ist. Sie bietet ein konstantes Vakuum über einen breiten Druckbereich und eignet sich ideal für Anwendungen wie Prozessvakuumierung, Evakuierung von Kammern und Vakuumtrocknung.
Mit ihrer robusten Bauweise, hohen Effizienz und geringen Geräuschentwicklung ist die TRIVAC D 8 B eine zuverlässige Lösung für den täglichen Einsatz. Sie zeichnet sich durch eine lange Lebensdauer, geringe Wartungskosten und eine einfache Handhabung aus, was sie zu einer wirtschaftlichen Wahl für viele industrielle Vakuumanwendungen macht.
TRIVAC D 8 B Technische Daten
| Technische Spezifikation | 50 Hz | 60 Hz |
|---|---|---|
| Anschlussflansch Saugseite | DN 16 ISO-KF | DN 16 ISO-KF |
| Anschlussflansch Druckseite | DN 16 ISO-KF | DN 16 ISO-KF |
| Nennsaugvermögen | 9,7 m3/h | 11,6 m3/h |
| Saugvermögen | 8,5 m3/h | 10,2 m3/h |
| Endpartialdruck ohne Gasballast | 1,0 x 10-4 mbar | 1,0 x 10-4 mbar |
| Endtotaldruck ohne Gasballast | < 2,0 x 10-3 mbar | < 2,0 x 10-3 mbar |
| Endtotaldruck mit Gasballast | < 5,0 x 10-3 mbar | < 5,0 x 10-3 mbar |
| Wasserdampfverträglichkeit | 25,0 mbar | 25,0 mbar |
| Wasserdampfkapazität | 157 g/h | 157 g/h |
| Betriebsmittel | LEYBONOL LVO 100 | LEYBONOL LVO 100 |
| Betriebsmittelmenge min. | 0,3 l | 0,3 l |
| Betriebsmittelmenge max. | 0,9 l | 0,9 l |
| Schallpegel nach DIN 45 635 ohne Gasballast | 50 db(A) | 50 db(A) |
| Schallpegel nach DIN 45 635 mit Gasballast | 52 db(A) | 52 db(A) |
Variante Technische Daten
| Technische Spezifikation | 11255 | 11256 | 140082 |
|---|---|---|---|
| Netzanschluss | 1-ph, 230 V, 50 Hz | 3-ph, 200-240 V ±10%, 50/60 Hz 3-ph, 380-400 V ±10%, 50/60 Hz |
1-ph, 100-115 V ±5%, 50/60 Hz 1-ph, 210-230 V ±5%, 50/60 Hz |
| Motorleistung | 370 W | 370 W | 570 W 50Hz / 660 W 60Hz |
| Motordrehzahl bei 50 Hz | 1.410 min-1 | 1.430 min-1 | 1.420 min-1 |
| Motordrehzahl bei 60 Hz | – | 1.735 min-1 | 1.690 min-1 |
| Motorschutzart | IP 55 | IP 55 | IP 54 |
| Zulässige Umgebungstemperatur | +12 bis +40°C | +12 bis +40°C | +12 bis +40°C |
| Abmessungen | siehe Maßblatt | siehe Maßblatt | siehe Maßblatt |
| Gewicht | 21,0 kg | 22,0 kg | 23,0 kg |
Optionales Zubehör
| Beschreibung | Kat. Nr. |
|---|---|
| Aktiviertes Aluminiumoxid, 1,3 kg zu Adsorptionsfallen | 85410 |
| Tiefkühlfalle TK 4-8 | 18820 |
| Kondensatabscheider AK 4-8 | 18806 |
| Kondensatabscheider AK 8 | 19060 |
| Auspuff-Filter AF 4-8 | 18906 |
| Auspuff-Filter mit Ölrückführung AR 4-8 | 18920 |
| Auspuff-Filter AF 8 | 19050 |
| Mechanische Ölfilter-Einrichtung OF 4-25 | 10191 |
| Chemische Ölfilter-Einrichtung CF 4-25 | 10196 |
| Ölablasshahn (M16 x 1,5) | 19090 |
| Zentrierring ISO-KF, DN 16 ISO-KF Aluminium Neopren | 18326 |
| Zentrierring ISO-KF, DN 16 ISO-KF Aluminium Viton | 18206 |
| Zentrierring ISO-KF, DN 16 ISO-KF Edelstahl Viton | 88346 |
| Spannring ISO-KF, DN 10/16 ISO-KF | 18341 |
Ersatzteile
| Beschreibung | Kat. Nr. |
|---|---|
| Simmerring Austausch Kit TRIVAC S/D 4-8 B | EK110002631 |
| Kleines Wartungs Kit (ohne Öl) TRIVAC S/D 8 B | EK110002620 |
| Kleinteile Kit TRIVAC S/D 4-8 B | EK110002634 |
| Dichtungssatz TRIVAC S/D 4-8 B | 19720 |
| Innenteil komplett TRIVAC D 8 B | E20010991 |
| Schmutzfänger DN 25 ISO-KF | E41170206 |
| Schmutzfänger DN 40 ISO-KF | E41170121 |
Öl
| Beschreibung | Kat. Nr. |
|---|---|
| LEYBONOL LVO 100, 1 liter | L10001 |
| LEYBONOL LVO 100, 5 liter | L10005 |
| LEYBONOL LVO 100, 20 liter | L10020 |
| LEYBONOL LVO 100, 208 liter | L10099 |
